Máquina de etiquetaxe automática de envases de tipo vertical

Esta máquina é aplicable a etiquetaxe de superficie circular, como o recipiente redondo, coa descrición da aplicación de detalle como a seguinte táboa:

AsuntoDescrición da aplicación
Contedor aplicablePodes seleccionar os seguintes escenarios para unha máquina:
1)  Round Container , such as round bottle
2)  Circular surface, such as container with a section of circular arc
Tipo de etiqueta aplicableEtiqueta autoadhesiva
1) Non-transparent as the standard
2) Transparent as the optional
Número da etiqueta1) 1 label
2) 2 labels which printed on one label roll

A continuación móstranse o estilo de referencia dos contedores:

Máquina automática de etiquetado de envases redondo tipo T vertical

Características estándar

• Apto para contedores redondos, ou contedores con sección de arco circular, sinal ou dobre etiquetaxe

• Acero inoxidable 304 e aliaxe de aluminio de alta clase como construción da máquina

• As cabezas de etiquetaxe única permiten un axustamento e tensión da etiqueta máis constante. E asegúrese a precisión da etiquetaxe.

•     The professional etiquetaxe device enhances the quality of the labeling. To ensure no wrinkles and no bubbles. And tightness of the overlapping.

• As escalas de calibración son un dispositivo conveniente para a adaptación da forma da contiña

• Control de PLC e pantalla pantalla táctil para conseguir un funcionamento intelixente e disparar problemas

• Control intelixente, seguimento fotoeléctrico automático, sen obxecto sen etiquetaxe, sen corrección automática das etiquetas

Funcións opcionais

• Sensor de detección de etiquetaxe transparente

• Impresión en liña de barras de código

Máquina automática de etiquetado de envases redondo tipo T vertical

Segundo a configuración do parámetro PLC a través da pantalla táctil HMI, o recipiente do proceso de augas arriba, a través do transportador. Pasa as rodas que separan o recipiente. Sincronizado co contedor e co sistema de detección de etiquetas, o recipiente obtén unha etiquetaxe precisa polas cabezas de etiquetaxe. O dispositivo de reforzo de etiquetaxe garantirá a calidade da etiqueta como o paso final.

Máquina automática de etiquetado de envases redondo tipo T vertical

Máquina automática de etiquetado de envases redondo tipo T vertical

Excepto o deseño da máquina, a configuración dos compoñentes clave determinará a calidade da máquina ou do sistema, a continuación móstrase a configuración de listaxe dos compoñentes clave:

NonCompoñentesMaterial / Lista curta
1Controlador de lóxica programableDelta, Siemens, Mitsubishi, Panosonic
2Pantalla táctilWeinview, Siemens, Delta, Kinco, Panosonic
3Motor Stepper / ServoTeco, Delta, Panosonic, Leadshine
4Convertidor de frecuenciaDelta, Schneider, Leadshine
5Compoñentes eléctricos claveSchneider, Chint, Ls, Arca
6Protección de chaves e reléSchneider, Delixi
7Cilindro, filtroAirtac, SMC
8Sensor de fotocélulaAutónica, Keyence, Leuze, Panosonic, Datalogic

Máquina automática de etiquetado de envases redondo tipo T vertical

Catálogo 1J-x-xxxxx
Método de controlAutomático
Número de etiqueta1 como o estándar ou 2 etiquetas impresas no mesmo rolo de etiqueta
Transparencia da etiquetaNon transparente
AdhesivoAutoadhesivo
Máquina de codificación / impresiónExcluír
Ancho da etiqueta15-150 mm - Inclúe o papel posterior
Lonxitude da etiqueta20-340 mm
Velocidade de etiquetaxe30-80 unidades / min para motor normal
40-120 unidades / min para servo motor
etiquetaxe Tolerancia+/- 1 mm
Diámetro do envase25-100 mm
Diámetro exterior do rolo280mm-máx
Diámetro interior do rolo76mm
Velocidade estándarServo motor: 5 ~ 25m / min
Motor de paso: 5 ~ 19m / min
Necesario aire comprimidoNon aplicable
Consumo de aireNon aplicable
Requisito de enerxíaCA 220V 50 / 60HZ
Consumo de electricidade0,53 Kw
Peso aproximado (neto)185 kg
Dimensión ('mm)1950 * 1100 * 1300mm

Máquina automática de etiquetado de envases redondo tipo T vertical

Practicamente, compárase coa máquina sinxela no mercado, centrámonos máis nos detalles, nas vantaxes como se indica na seguinte táboa:

Etiquetaxe de destinoO noso deseño
Sen engurrasIncluír un dispositivo de guía razoable para etiquetas
a) Label guiding and pulling
b) Label tension maintaining ,
c) label separating processes
Sen burbullasDispositivos de etiquetaxe e reforzo razoables
Etiquetaxe precisaa)High quality  and position adjustable  label detecting sensor
b) Container positon adjustment device
c) Labeling synchronization  control
Funcionamento flexiblea) Pedal  Control /  Automatic  Detecting
b) Single or double  labels
c) Code printing can be integrated
d) Flexible programming by PLC
e) Necessary protection, like short circuit , overload etc

Máquina automática de etiquetado de envases redondo tipo T vertical

Documentación

Para poder comprender os nosos produtos convenientemente, os seguintes documentos están dispoñibles, pero non limitados, para ser facilitados na fase de compra.

NonDocumentoCódigoDescrición
1Guía de selección de produtosSGPara seleccionar ou personalizar os produtos axeitados para os clientes logo do feedback da Guía de selección, que inclúe o fondo do proxecto, os parámetros e os requisitos doutro cliente
2Perfil de produtosPPPara que os clientes poidan comprender a visión xeral dos produtos, seccións de funcións básicas, aplicación, construción, produtos típicos, homologacións e funcións opcionais
3Instrución de instalaciónINPara explicar o paso da instalación do equipo e incluír tamén a instrución de posta en servizo
4Manual do usuarioUMPara cubrir o contido de Operación e mantemento e disparo de problemas

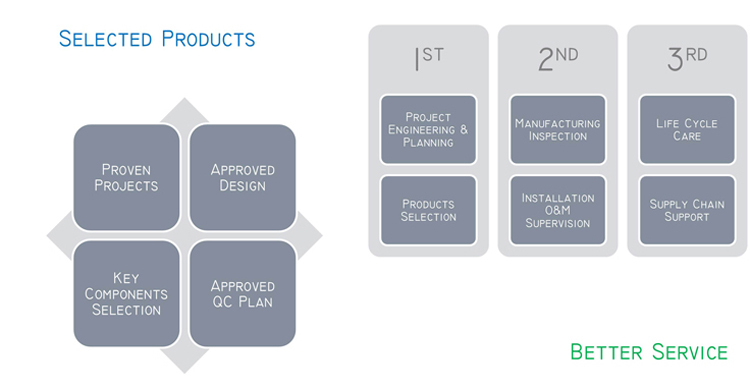

Os nosos Servizos

Máquina automática de etiquetado de envases redondo tipo T vertical

Personalización

Filosofía de personalización

Pode que o produto que demostre non cumpra perfectamente as súas necesidades, a nosa filosofía é personalizar as súas necesidades reais, minimizando a capacidade e función inactivas. Para ofrecer produtos de rendemento e custos equilibrados. A continuación temos en conta os factores durante a personalización:

• Sensor de detección de etiquetaxe transparente

• Impresión en liña de barras de código

Guía de selección

As guías de selección están dispoñibles para a súa circulación, póñase en contacto connosco para obter asistencia de selección e personalización de produtos.

Declaración

  • As imaxes que figuran neste perfil representan produtos de gama completa e están suxeitos ao deseño máis recente ou personalizado
  • Debido á gran cantidade de actualización de documentación, é posible que os datos indicados neste perfil non se actualicen puntualmente, póñase en contacto co noso servizo de atención ao cliente para obter a versión máis recente.
  • As funcións ou funcións aparecen neste perfil suxeito á descrición adicional das cotas
