Máquina automática de etiquetado de envases redondo de tipo vertical T

Esta máquina é aplicable a etiquetaxe de superficie circular, como o recipiente redondo, coa descrición da aplicación de detalle como a seguinte táboa:

Asunto	Descrición da aplicación
Contedor aplicable	Podes seleccionar os seguintes escenarios para unha máquina: 1) Contedor redondo, como botella redonda 2) Superficie circular, como un recipiente cunha sección de arco circular
Tipo de etiqueta aplicable	Etiqueta autoadhesiva 1) Non transparente como estándar 2) Transparente como opcional
Número da etiqueta	1) 1 etiqueta 2) 2 etiquetas que imprimiron nun rolo de etiqueta

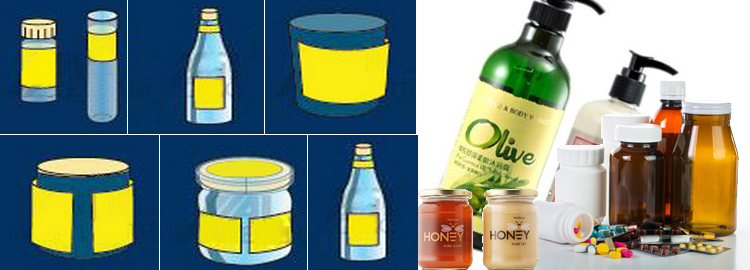

A continuación móstranse o estilo de referencia dos contedores:

Máquina automática de etiquetado de envases redondo tipo T vertical

Características estándar

• Apto para contedores redondos, ou contedores con sección de arco circular, sinal ou dobre etiquetaxe

• Acero inoxidable 304 e aliaxe de aluminio de alta clase como construción da máquina

• As cabezas de etiquetaxe única permiten un axustamento e tensión da etiqueta máis constante. E asegúrese a precisión da etiquetaxe.

• O dispositivo de etiquetaxe profesional mellora a calidade da etiquetaxe. Para asegurarse de non engurras e sen burbullas. E aperte da superposición.

• As escalas de calibración son un dispositivo conveniente para a adaptación da forma da contiña

• Control de PLC e pantalla pantalla táctil para conseguir un funcionamento intelixente e disparar problemas

• Control intelixente, seguimento fotoeléctrico automático, sen obxecto sen etiquetaxe, sen corrección automática das etiquetas

Funcións opcionais

• Sensor de detección de etiquetaxe transparente

• Impresión en liña de barras de código

Segundo a configuración do parámetro PLC a través da pantalla táctil HMI, o recipiente do proceso de augas arriba, a través do transportador. Pasa as rodas que separan o recipiente. Sincronizado co contedor e co sistema de detección de etiquetas, o recipiente obtén unha etiquetaxe precisa polas cabezas de etiquetaxe. O dispositivo de reforzo de etiquetaxe garantirá a calidade da etiqueta como o paso final.

Excepto o deseño da máquina, a configuración dos compoñentes clave determinará a calidade da máquina ou do sistema, a continuación móstrase a configuración de listaxe dos compoñentes clave:

Non	Compoñentes	Material / Lista curta
1	Controlador de lóxica programable	Delta, Siemens, Mitsubishi, Panosonic
2	Pantalla táctil	Weinview, Siemens, Delta, Kinco, Panosonic
3	Motor Stepper / Servo	Teco, Delta, Panosonic, Leadshine
4	Convertidor de frecuencia	Delta, Schneider, Leadshine
5	Compoñentes eléctricos clave	Schneider, Chint, Ls, Arca
6	Protección de chaves e relé	Schneider, Delixi
7	Cilindro, filtro	Airtac, SMC
8	Sensor de fotocélula	Autónica, Keyence, Leuze, Panosonic, Datalogic

Catálogo 1J-x-xxxxx	T-21100
Método de control	Automático
Número de etiqueta	1 como o estándar ou 2 etiquetas impresas no mesmo rolo de etiqueta
Transparencia da etiqueta	Non transparente
Adhesivo	Autoadhesivo
Máquina de codificación / impresión	Excluír
Ancho da etiqueta	15-150 mm - Inclúe o papel posterior
Lonxitude da etiqueta	20-340 mm
Velocidade de etiquetaxe	30-80 unidades / min para motor normal 40-120 unidades / min para servo motor
etiquetaxe Tolerancia	+/- 1 mm
Diámetro do envase	25-100 mm
Diámetro exterior do rolo	280mm-máx
Diámetro interior do rolo	76mm
Velocidade estándar	Servo motor: 5 ~ 25m / min Motor de paso: 5 ~ 19m / min
Necesario aire comprimido	Non aplicable
Consumo de aire	Non aplicable
Requisito de enerxía	CA 220V 50 / 60HZ
Consumo de electricidade	0,53 Kw
Peso aproximado (neto)	185 kg
Dimensión ('mm)	1950 * 1100 * 1300mm

Practicamente, compárase coa máquina sinxela no mercado, centrámonos máis nos detalles, nas vantaxes como se indica na seguinte táboa:

Etiquetaxe de destino	O noso deseño
Sen engurras	Incluír un dispositivo de guía razoable para etiquetas a) Guía e tracción de etiquetas b) Mantemento da tensión das etiquetas c) procesos de separación de etiquetas
Sen burbullas	Dispositivos de etiquetaxe e reforzo razoables
Etiquetaxe precisa	a) Sensor de detección de etiquetas de alta calidade e axustable en posición b) Dispositivo de axuste do positón do contenedor c) Control de sincronización de etiquetas
Funcionamento flexible	a) Control de pedal / detección automática b) Etiquetas individuais ou dobres c) A impresión de códigos pódese integrar d) Programación flexible por PLC e) Protección necesaria, como curtocircuíto, sobrecarga, etc.

Documentación

Para poder comprender os nosos produtos convenientemente, os seguintes documentos están dispoñibles, pero non limitados, para ser facilitados na fase de compra.

Non	Documento	Código	Descrición
1	Guía de selección de produtos	SG	Para seleccionar ou personalizar os produtos axeitados para os clientes logo do feedback da Guía de selección, que inclúe o fondo do proxecto, os parámetros e os requisitos doutro cliente
2	Perfil de produtos	PP	Para que os clientes poidan comprender a visión xeral dos produtos, seccións de funcións básicas, aplicación, construción, produtos típicos, homologacións e funcións opcionais
3	Instrución de instalación	IN	Para explicar o paso da instalación do equipo e incluír tamén a instrución de posta en servizo
4	Manual do usuario	UM	Para cubrir o contido de Operación e mantemento e disparo de problemas

Os nosos Servizos

Máquina automática de etiquetado de envases redondo tipo T vertical

Personalización

Filosofía de personalización

Pode que o produto que demostre non cumpra perfectamente as súas necesidades, a nosa filosofía é personalizar as súas necesidades reais, minimizando a capacidade e función inactivas. Para ofrecer produtos de rendemento e custos equilibrados. A continuación temos en conta os factores durante a personalización:

• Sensor de detección de etiquetaxe transparente

• Impresión en liña de barras de código

Guía de selección

As guías de selección están dispoñibles para a súa circulación, póñase en contacto connosco para obter asistencia de selección e personalización de produtos.

Declaración

As imaxes que figuran neste perfil representan produtos de gama completa e están suxeitos ao deseño máis recente ou personalizado
Debido á gran cantidade de actualización de documentación, é posible que os datos indicados neste perfil non se actualicen puntualmente, póñase en contacto co noso servizo de atención ao cliente para obter a versión máis recente.
As funcións ou funcións aparecen neste perfil suxeito á descrición adicional das cotas
